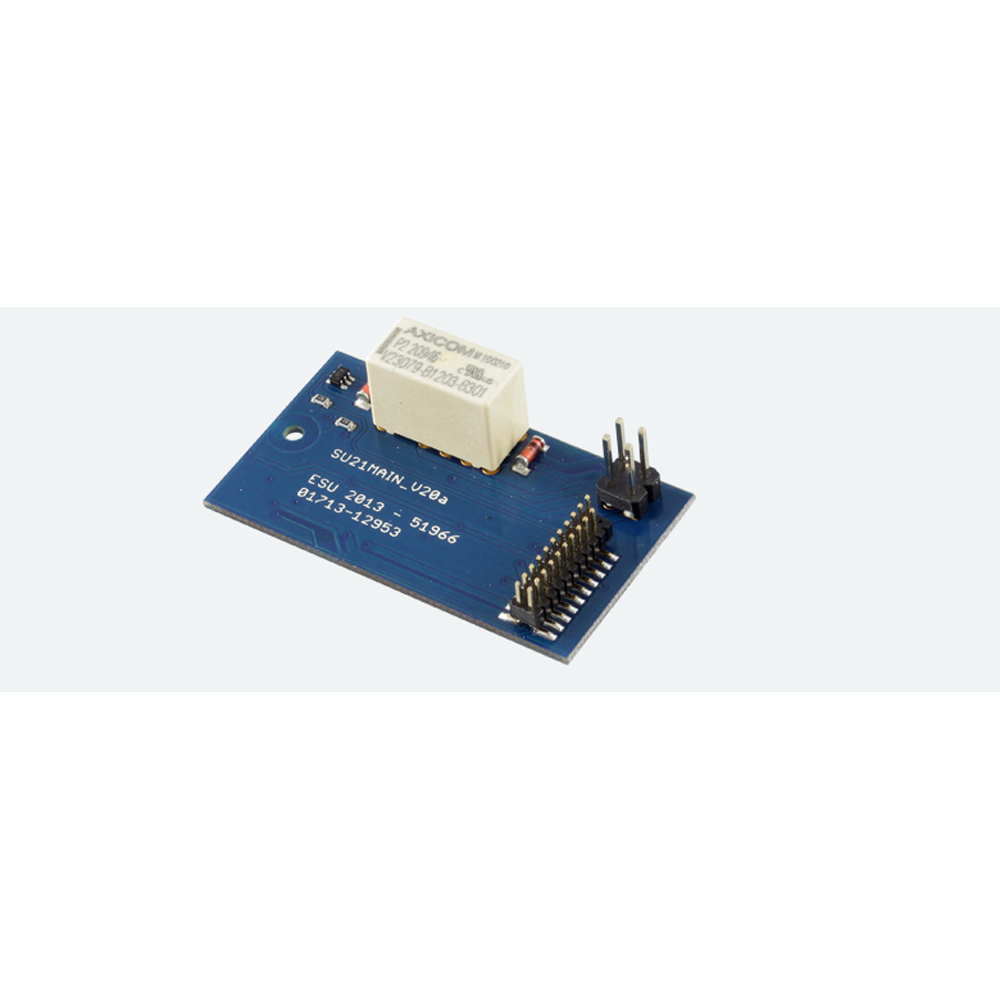

ESU 51966 Schakelprintplaat voor gebruik met LokSound/LokPilot-decoders V3.5 (of nieuwer)

Veel motorwagens zijn aan beide uiteinden voorzien van een sleeper. Voor een goede werking in blokstations en om tijdig voor rode seinen te stoppen, is het essentieel dat, afhankelijk van de rijrichting, slechts één sleeper wordt gebruikt voor de stroomvoorziening van de decoder.

Hiervoor zorgt de slijperschakelaar: deze wordt tussen de stroomafnemers en een LokPilot- of LokSound-decoder met 21MTC-interface geplaatst. Deze genereren een stuursignaal dat door de slijperschakelaar-elektronica wordt geëvalueerd en de “juiste” slijper schakelt. Dit werkt perfect in zowel digitaal als analoog bedrijf.

De basisafmetingen van de printplaat zijn 43 mm x 24 mm.

Opmerking:

De LokPilot Basic V1.0 en MKL-decoders zijn niet geschikt voor de slijpschakelaarelektronica.
