ESU 59721 LokPilot 5 micro DCC Direct, Spoor: N

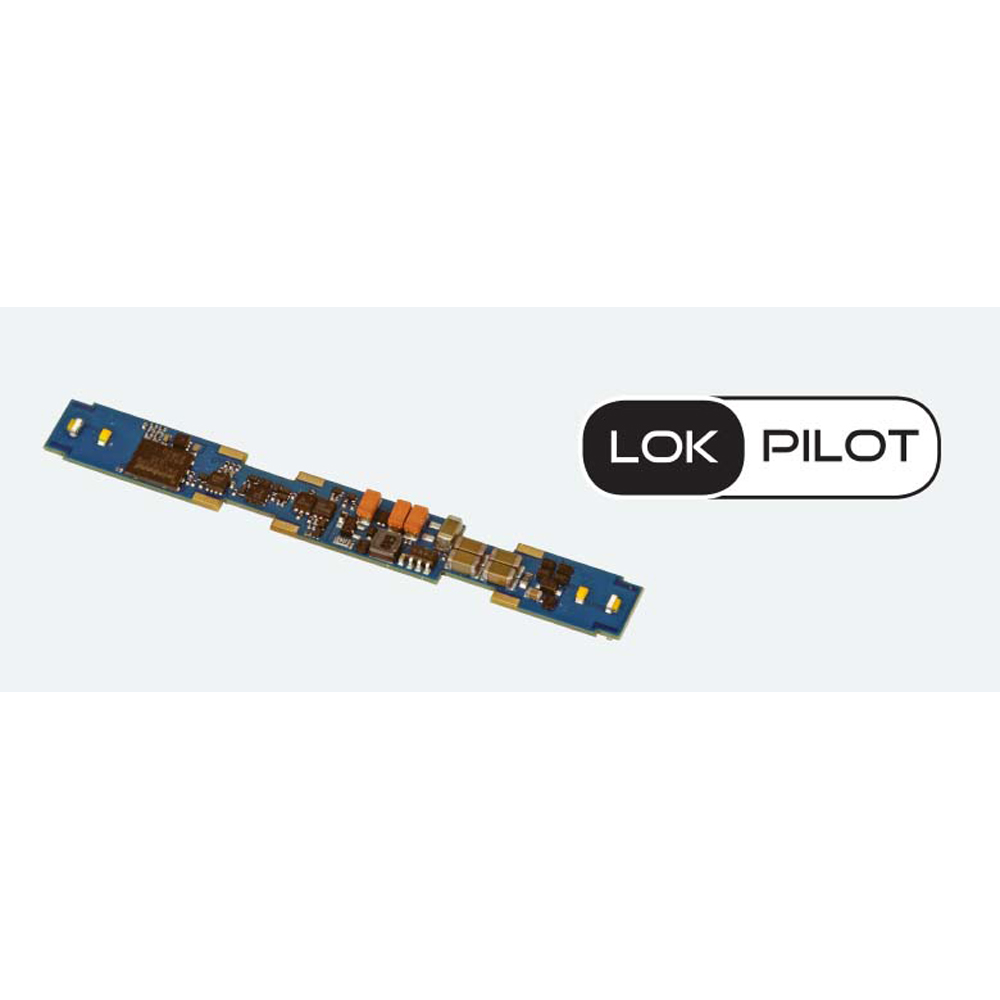

De LokPilot 5 micro DCC Direct is de ‘tweelingbroer’ van de LokSound 5 micro DCC Direct. Met zijn afmetingen van 66,0 mm x 8,2 mm is hij speciaal ontwikkeld voor inbouw in N-spoorvoertuigen van de merken Atlas en Intermountain: hij kan direct in plaats van de standaard ingebouwde analoge printplaat worden geplaatst.

Maar ook voor vergelijkbare modellen van andere fabrikanten kan de decoder naar eigen inzicht worden gebruikt.
Bedrijfsmodi

De LokPilot 5 micro DCC Direct is een ‘raszuivere’ DCC-decoder. 14 tot 128 rijstappen zijn net zo vanzelfsprekend als 2- en 4-cijferige adressen. Er kunnen tot 32 functies worden geactiveerd. Dankzij RailComPlus® melden de decoders zich volledig automatisch aan bij een geschikte digitale centrale.

Hij beheerst alle DCC-programmeerstanden en dankzij RailCom® kunnen met geschikte centrales de CV-waarden op het hoofdspoor worden uitgelezen. Voor centrales die alleen de CV’s van 1-255 kunnen programmeren, bestaan er hulpregisters.

De LokPilot 5 micro DCC Direct Decoder herkent zowel de Märklin®-remtrajecten als ZIMO® HLU / ZACK-commando’s of het Lenz® ABC-systeem. Remmen met DCC-remmodules of met gelijkspanning is ook mogelijk. Bovendien stopt hij ook bij een Selectrix®-remdiode. Een ABC-pendeltreinautomatisme maakt automatisch pendelen tussen twee stations mogelijk.

De LokPilot 5 micro DCC Direct-decoder kan worden gebruikt op analoge gelijkstroombanen. De maximumsnelheid kan hierbij afzonderlijk worden ingesteld. De decoder schakelt volledig automatisch “on-the-fly” tussen de bedrijfsmodi. Meestal hoeft er niets te worden ingesteld.
Functies

Op de LokPilot 5 micro DCC Direct zitten 10 direct gesoldeerde leds. Twee daarvan zijn bedoeld voor de kopverlichting aan de voor- en achterzijde, twee andere zijn verbonden met de uitgangen AUX3 en AUX4, bijvoorbeeld om nummerborden te schakelen. Nog eens 6 LED’s aan de onderzijde zijn bedoeld voor greppelverlichting, maar kunnen desgewenst ook voor andere verlichtingsdoeleinden worden gebruikt. Alle belangrijke lichtfuncties zijn aanwezig. De helderheid van elke uitgang kan afzonderlijk worden ingesteld.
Motorbesturing

De motorbesturing van de LokPilot 5 micro DCC Direct heeft een variabel instelbare PWM-klokfrequentie van 10 kHz tot 50 kHz, wat vooral bij klokanker-motoren zorgt voor een superstille werking – het typische “gezoem” behoort tot het verleden. De belastingsregeling kan met maximaal 10 CV’s ook aan moeilijke gevallen worden aangepast. De unieke “Autotune”-functie maakt het mogelijk om de decoder automatisch op de motor af te stemmen. De LokPilot 5 micro DCC Direct-decoder levert tot 0,75 A motorstroom.
Beveiliging

Uiteraard zijn de motoruitgang en de functie-uitgangen beveiligd tegen overbelasting. Wij willen dat u zo lang mogelijk plezier hebt van uw decoder.
