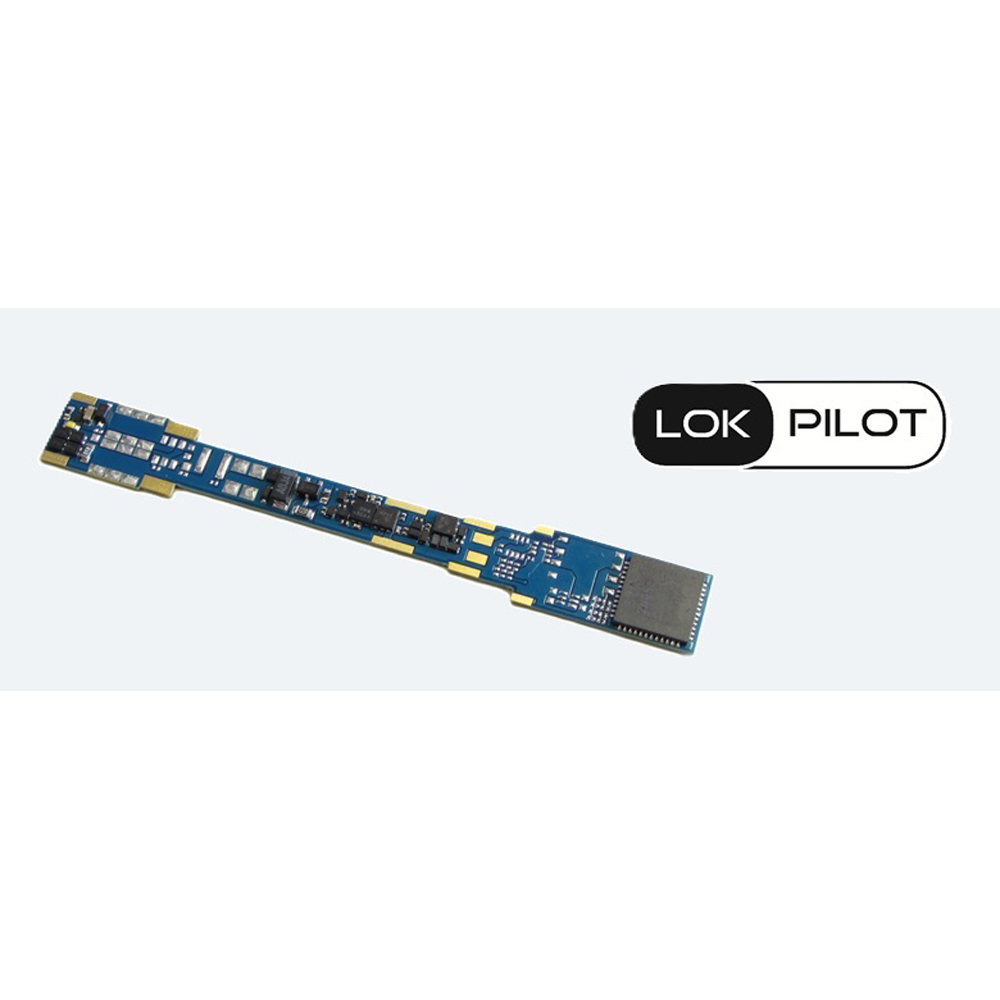

ESU 59751 LokPilot 5 micro DCC Direct Atlas Legacy, Spoor: N

De LokPilot 5 micro DCC Direct Atlas Legacy is speciaal ontwikkeld voor inbouw in N-spoor locomotieven van de merken Atlas en InterMountain: hij kan direct worden gebruikt in plaats van de standaard ingebouwde analoge printplaat. De decoder kan echter ook worden gebruikt voor vergelijkbare modellen van andere fabrikanten.
De LokPilot 5 micro DCC Direct Atlas Legacy is ook een Direct Style-decoder, die is ontwikkeld voor vroege (vóór 2016) Atlas-, InterMountain- en andere modellen. De decoder is ontwikkeld voor locomotieven die vóór de introductie van geluid zijn geproduceerd.
De LokPilot 5 micro DCC Direct Atlas Legacy is de tegenhanger van de LokSound 5 micro DCC Direct Atlas Legacy en heeft dezelfde afmetingen van 66,0 mm x 8,2 mm.
Modi

De LokPilot 5 micro DCC Direct Atlas Legacy is een pure DCC-decoder. 14 tot 128 rijstappen zijn net zo vanzelfsprekend als 2- en 4-cijferige adressen. Er kunnen maximaal 32 functies worden geactiveerd. Dankzij RailComPlus® meldt de decoder zich volledig automatisch aan bij geschikte digitale centrales zoals ESU CabControl en ECoS. Hij beheerst alle DCC-programmeringsmodi en dankzij RailCom® kunnen de CV-waarden met geschikte centrales op het hoofdspoor worden uitgelezen. Voor centrales die alleen de CV’s van 1-255 kunnen programmeren, zijn extra registers beschikbaar.
De LokPilot 5 micro DCC Direct Atlas Legacy-decoder herkent de Märklin®-remwegen, evenals ZIMO® HLU/ZACK-commando’s of het Lenz® ABC-systeem. Remmen met DCC-remblokken of gelijkspanning is ook mogelijk. Bovendien houdt hij ook stand met een Selectrix®-remdiode. Een AUTOMATISCHE ABC-pendeltrein maakt automatisch pendelen tussen twee stations mogelijk.
De LokPilot 5 micro DCC Direct Atlas Legacy-decoder kan worden gebruikt op analoge gelijkstroominstallaties.
De decoder schakelt volledig automatisch tussen de bedrijfsmodi. In de meeste gevallen zijn er geen instellingen nodig.
Functies

De LokPilot 5 micro DCC Direct Atlas Legacy-decoder heeft twee direct gesoldeerde leds, één boven (voor) en één onder (achter). Aan de onderkant van de decoder bevinden zich aan beide uiteinden weerstandsbeschermde soldeerpads voor het aansluiten van een voor- en achter-LED. Twee extra pads (niet weerstandsbeschermd) dienen voor extra verlichting. Alle belangrijke lichtfuncties zijn beschikbaar. De helderheid van elke uitgang is afzonderlijk instelbaar.
Motorbesturing

De motorbesturing van de LokPilot 5 micro DCC Direct Atlas Legacy-decoder heeft een variabele PWM-klokfrequentie van 10 kHz tot 50 kHz. Dit zorgt voor een extreem stille werking, vooral bij klokanker-motoren – het tot nu toe typische “gezoem” behoort tot het verleden. De belastingsregeling kan met maximaal 10 CV’s worden aangepast aan moeilijke gevallen. De unieke “Autotune”-functie maakt automatische meting van de decoder op de motor mogelijk. De LokPilot 5 micro DCC Direct Atlas Legacy-decoder levert tot 0,9 A motorvermogen.
Beveiliging

Uiteraard zijn de uitgangen beveiligd tegen overbelasting. Wij willen dat u zo lang mogelijk plezier heeft van uw decoder.
